品牌:金来宝
起订:1台
供应:20台
发货:15天内
武汉中材建科

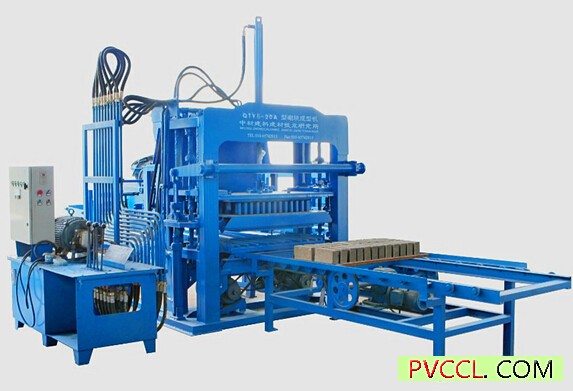

中材建科QTY5-20A砖机生产线介绍
QTY5-20A设备优势:
运用摆臂将两脱模缸连为一体，达到稳定的同步效果。压头、模箱的上下位置均设置丝杆限位装置，定位精确，制品高度一致性好。
▲功能： 更换模具可同时生产标砖、多孔砖、空心砖、彩色路面砖、植草砖、路沿石等。
▲流程： 操纵杆控制，自动给板，自动导出，液压成型，节省人力。
▲结构： ①四柱导向，专利加长型导向套，坚固耐用。
②强制式模具同步结构，产品棱角分明强度高，脱模平稳，成品率高。
▲环保: 生产过程中无废水、废渣、废气产生，符合环保要求。
脱模同步机构
运用摆臂将两脱模缸连为一体，达到稳定的同步效果。压头、模箱的上下位置均设置丝杆限 位装置，定位精确，制品高度一致性好。
料车连杆
整体铸钢件，坚固耐用，外形美观
破拱机构
料车实施布料时，拨料叉在一定角度内快速的往复摆动，迅速将原料填充至模箱，拨料叉为耐磨铸钢，可更换。
QTY5-20A控制柜
PLC与触摸屏选用德国西门子产品，人性化操作界面，先进的故障自动诊断系统。
合金钢部件，坚固耐用，360度旋转布料，下料快，布料更均匀。
摆臂式送板机
运用曲柄连杆机构，将曲柄的圆周运动转换为行走架的直线往复运动，保证托板启停时平稳，无冲击。出砖平稳。
生产线参数表：
|
成型周期 |
S |
18-25 |
|
激振频率 |
次/分 |
5000 |
|
激振力量 |
KN |
68 |
|
主机功率 |
kw |
24.95 |
|
主机重量 |
kg |
4500 |
|
主机尺寸 |
mm |
30002200x2900 |
|
托板尺寸 |
mm |
1120550x20 |
生产投资明细表：
|
生产线组成 |
数量（台） |
|
QTY5-20A成型主机 |
1 |
|
送板机 |
1 |
|
液压油站 |
1 |
|
布料机 |
1 |
|
出砖机 |
1 |
|
控制柜 |
1 |
|
模具(随主机带) |
1 |
|
随机配件和工具 |
1 |
|
JS500专用搅拌机 （含料斗） |
1 |
|
皮带输送机 （含支架） |
1 |
生产产量表：
|
常用生产砖型 |
砖型尺寸 |
成型块数 |
产量/天 |
|
|
空心砌块 |
|
390×190×190 |
5 |
9000块 |
|
多孔砖 |
|
240×115×90 |
16 |
28800块 |
|
标砖 |
|
240×115×53 |
32 |
57600块 |
|
路面砖 |
|
200×100×60 |
18 |
32400块 |
制造砖产品（部分）：
我们的技术可广泛应用于电厂钢厂湿排灰、干排灰、混排灰、炉渣、自燃煤矸石、石粉、石硝（小石子）、沙子、陶粒、尾矿砂、火山灰（渣）、钢渣、电石渣、水淬渣、风淬渣、重矿渣、冶炼渣、水渣、旱渣、硫酸渣、磷肥渣、碱渣、铝厂红泥、电石泥、电解铜渣、工业废渣、废陶瓷渣、废砖粉、页岩、建筑垃圾等各种原料生产免烧砖，空心砖，多孔水泥砖，彩色地砖，路沿石等。
生产工艺流程
