pvc是什么材料？

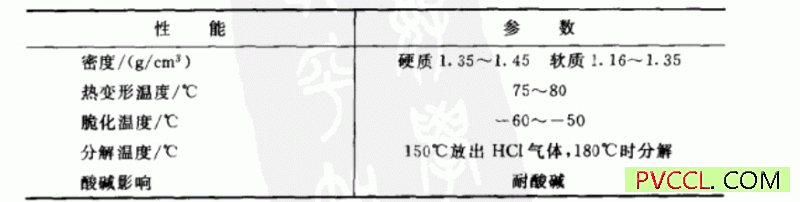

pvc（聚氯乙烯）的聚合方法有悬浮聚合法，乳液聚合法、本体聚合法和溶液聚合法。悬浮法树脂是目前应用最多的一种树脂，用于压延、挤出和注塑成型塑料制品；这种塑料的制造成本也比较低。乳液法树脂主要用于涂刮法生产人造革。其他两种聚合树脂不常应用。
pvc悬浮树脂怎样分类？

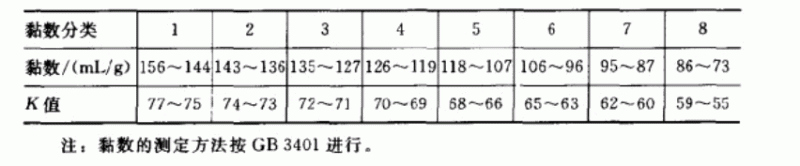

按国家标准GB/T 5761-93规定，把悬浮法通用型pvc树脂分成8种型号，即SG1～SG8。S表示是悬浮聚合树脂，G表示通用级，数值1～8表示黏数分类。见下图

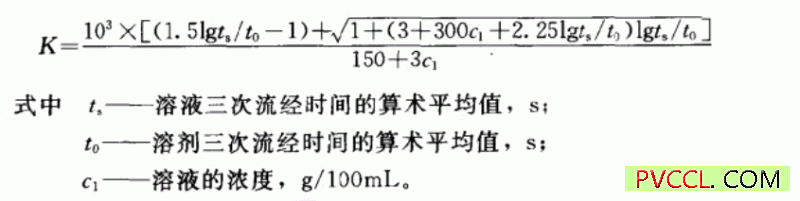

也可以按K值来分类．K值的计算方法也按GB 3401进行，其中K值按下图计算：
还可以按平均聚合度来分类，例如，TK一700，TK-800，TK-900,TK-1000,TK-1200.TK-1300筹。聚氯乙烯树脂的分类方法按GB 15592-1995分类，其产品型号按GB 3402中的规定：
pvc还有掺混树脂、共混改性树脂、共聚合树脂，按聚合方法分类还有本体聚合树脂 悬浮树脂、溶液聚合树脂等。
怎样识别pvc材料制品？
聚氯乙烯制品不易燃烧，在火中燃烧时火焰呈黄色、下端为绿色、冒白烟，燃烧时塑料变软、发出一种刺激性酸味，如果离开火源即熄灭。
pvc材料制品的应用特点是什么？
聚氯乙烯( PVC)制品按增塑剂的含量，可分为硬质制品（增塑剂含量小于5%），半硬质制品（增塑剂含量1 5%～25%）和软质制品（增塑剂含量大于25%）。添加增塑剂含量在5%～l 5%之内因有反增塑现象，应特别注意。此外，用橡胶、弹性体改性聚氯乙烯可达到半硬质的程度。制品的软硬程度应根据产品用途来决定，例如，塑料门窗用舁型材，塑料上水管等应采用硬质制品，塑料鞋底、塑料把手等需用半硬质制品，而人造革、软质塑料薄膜、电线电缆料等则为软质制品。
关于pvc的详细材料知识，请参考文章：pvc是什么材料?http://www.pvccl.com/news/show-70.html pvc树脂的黏度值(mL/g)对成型制品的影响是什么？
聚氯乙烯树脂的黏度值选择与成型制品有关，它直接影响塑料制品的物理机械性能。黏度低的树脂，熔料的流动性好、加工成型容易、可在较低温度条件下成型。这种树脂主要用来成型硬质的板、唱片、硬膜及零件类塑料制品。而树脂的黏度较高的原料，熔料的流动性差，成型制品也比较困难，主要用来成型软质的薄膜、电缆护套及鞋底类塑料制品。
聚氯乙烯树脂成型制品方法有几种？
聚氯乙烯成型塑料制品的方法有：①压延成型法——在压延机上成型塑料薄膜、片、板和人造革面层；②挤出成型法——Ⅲ挤出机成型管、板、软管和吹胀薄膜等制品；③注塑成型法一一用注塑机注塑成型管件、电气零件、盆、箱和机器零件类塑料制品。
