①红泥和硼泥的颗粒结构特点和表面活性，赋予管材较高的物理力学性能；
②填充聚氯乙烯复合物具有优异的热稳定性，管材耐大气老化性极优；
③红泥可以部分或全部取代常用的有毒的热稳定剂，可使制品毒性和成本大大降低；
④加入红泥、硼泥的聚氯乙烯塑料，难以制出透明无色的制品。
用红泥、硼泥填充改性的聚氯乙烯塑料，可以制成各种软硬不同的聚氯乙烯塑料制品，例如排水管、落水管、流水槽、地板砖（条）、波浪板、沼气膜（袋）、沼气输气管、育苗框（盆）和人造革等0 10年前，台湾用红泥聚氯乙烯制作的沼气袋和输气管，在腐蚀性强的沼气池中，并在日晒夜露的情况下安全使用8年多。后来，又用于制作鳗鱼充氧空运容器，使运至日本的鳗鱼成活率提高到90%以上。
一、红泥、硼泥聚氯乙烯塑料配制
（一）红泥与硼泥
1．红泥的化学成分及矿物组成

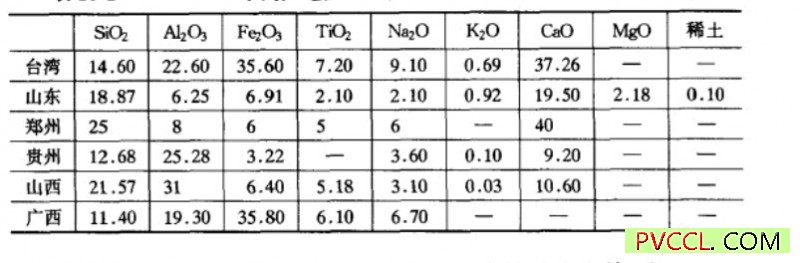

红泥是碱法生产氧化铝的残渣废料，每生产It氧化铝就会产生1—2t红泥。红泥的主要成分有：Ca0、Si02、F2Q Al203、Tiq、Na20和微量稀土元素等。随着矿源和生产方法不同，红泥的组成也有所不同，见下图：
道和小窝，孔窝大小从数千A( 1A=0.lnm)到10A左右，因而红泥就具有较高的吸附活性。从总体上看，红泥具有絮状胶体结构，由多孔的链珠状小粒子凝聚而成。这种结构具有较大的比表面积，平均比表面积高达1500m2 /go显然，红泥的这种絮状胶体结构，对PVC树脂的增强具有重要作用，尤其是拜尔法红泥，其粒度较细，质软，对改善PVC
树脂的性能更有利。
红泥的熔点高达1200～1250C，相对密度2.7～2.9，堆积密度0,8—1.0，pH值IO～120红泥亲水性很强，通常含有大量的水分，干燥后在存放过程中容易吸水返潮。
综上所述，红泥具有组分复杂性、结构多孔性、呈碱性和耐热难熔等特点。用于PVC树脂，红泥不仅可以作填充量很大的填料，还可以兼作价廉的热稳定剂和光屏蔽剂，提高PVC塑料的热稳定性、耐热耐光老化性。红泥可以提高软PVC塑料制品的拉伸强度和断裂伸长率。关于红泥的放射性，有待进一步考察研究。一旦查证某地红泥确有毒害性时，就应减少、限制使用。
