根据增塑剂的加入量不同，聚氯乙烯塑料可分为两类，一般在IOO份（质量比）聚氯乙烯树脂巾加入30一70份增塑剂称为软聚氯乙烯塑料，不加或只加5份以下增塑剂的称为硬聚氯乙烯塑料。
（一）硬聚氯乙烯塑料
硬聚氯乙烯塑料是中国发展最快，应用最广的一种热塑性塑料。由于硬聚氯乙烯靼料具有一定的机械强度，而且接和成型性能良好，耐腐蚀性能优越，因此，已成为化工、石油、冶金、制药等常用的一种耐蚀材料。

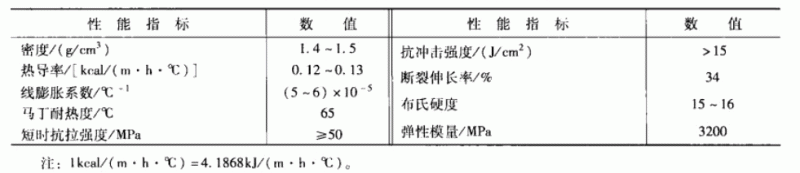

从表中数据看出，硬聚氯乙烯塑料的物理、力学性能在非金属材料中，可以说是相当优越的。但是，这些数据都是在20摄氏度载荷的情况下的测定结果。随着环境温度的变化和载荷时间的延长，硬聚氯乙烯塑料的力学性能也将随之而起变化。因此，在计算受长期载荷和较高或较低温度条件下运行的设备时，许用应力的选取，必须充分考虑卜述因素。
硬聚氯乙烯靼料的强度与温度之间的关系非常密切，一般情况下只有在60℃以下方能保持适当的强度；在60_90℃时强度显著降低；当温度高于90℃时，硬聚氯乙烯塑料不宜用作独立的结构材料。当温度低于常温时，硬聚氯乙烯塑料的冲击韧性随着温度降低而显著降低，冈此当采用它制作承受冲击载荷的设备、管道时，必须充分注意这一特点。
2．耐腐蚀性能
硬聚氯乙烯塑料具有优越的耐腐蚀性能，总的说来，除了强氧化剂（如浓度人于50%的硝酸、发烟硫酸等）外，硬聚氯乙烯塑料能耐大部分的酸、碱、盐类，在碱性介质中更为稳定。在有机介质巾，除芳香族碳氢化合物、氯代碳氧化合物和酮类介质、醚类介质外，硬聚氯乙烯塑料不溶于许多有机溶剂。
硬聚氯乙烯塑料的耐蚀性能与许多因素有关。温度越高，介质向硬聚氯乙烯内部扩散的速度就越快，腐蚀就越厉害；作用于硬聚氯乙烯的应力越大，腐蚀速度也越怏。
日前对硬聚氯乙烯塑的耐蚀性能尚无统一的评定标准。一般可根据其外观、体积、质量和力学性能的变化，加上实际生产中的应用情况，综合加以评定。
