1.1.2 低密度聚乙烯
(1)性能特征 低密度聚乙烯(LDPE)在常用聚乙烯中密度最小，由于树脂采用高压法聚合，所以也叫高压聚乙烯，结晶度较低(46～65%)，为乳白色蜡质半透明固体颗粒，无毒、无味；有良好的柔软性，延伸性和耐寒性；加工成型性和薄膜制品透明度较好，化学稳定性、透气性和电绝缘性能均较好，吸水性极低(为0. 03%)；易燃烧，放出一种石蜡气味。不足之处是力学强度、透湿性和耐老化性能差，在日光或高温作用下易老化分解而变色，性能下降，所以低密度聚乙烯应用时要添加抗氧剂、紫外线吸收剂来改善其不足之处。聚乙烯的各项性能指标见表1-1。标准GB11115- 89规定的低密度聚己烯树脂质量参数见表1-2。
聚乙烯树脂性能
┏━━━━━━━━━━━━━┳━━━━━┳━━━━━━━━━┳━━━━━━━━━┳━━━━━━━━━━━━┓
┃ 项 目 ┃测试方法 ┃ LDPE ┃ MDPE ┃ HDPE ┃
┣━━━━━━━━━━━━━╋━━━━━╋━━━━━━━━━╋━━━━━━━━━╋━━━━━━━━━━━━┫
┃密度／( g/cm3) ┃D792 ┃0. 910～0. 925 ┃0. 926～c). 940 ┃0. 941卜一0. 965 ┃
┃平均相对分子质量/X 10‘ ┃ ┃ 2. 5 -- 15 ┃ 约 20 ┃7～30 ┃
┃折射率（玎分） ┃ ┃ 1. 51 ┃ 1. 52 ┃ 1. 54 ┃
┃结晶度/% ┃ ┃ 65--- 75 ┃ 75 -- 85 ┃ 8 5 ,-. 9 5 ┃
┃熔融温度／℃ ┃ ┃ 108 - 126 ┃ 126 135 ┃ 12 5～136 ┃
┃熔体流动速率／( g] lOmin) ┃D1238 ┃ 0- 2～ 30 ┃ 0.1～ 4. O ┃ 0. 1～ 4. 0 ┃
┃邵尔硬度( D) ┃A785 ┃ 41^- 50 ┃50～60 ┃60～70 ┃
┃拉伸强度/MPa ┃D638 ┃ 7～16 ┃ 8. 3 -- 24 ┃ 21～ 38 ┃
┃拉伸弹性筷量/MPa ┃D638 ┃ 120～ 250 ┃172～380 ┃ 413～1034 ┃
┃断裂伸长率／% ┃D638 ┃ 90 - 800 ┃ 50～ 600 ┃ 15 -- 100 ┃
┗━━━━━━━━━━━━━┻━━━━━┻━━━━━━━━━┻━━━━━━━━━┻━━

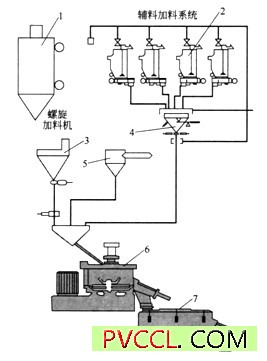

(2)成型方法 低密度聚乙烯树脂可用挤出法和注塑法成型塑料制品，也可用粉末成型、喷涂、模压和发泡成型、层压成型及片材的热成型等。
①用挤出机挤出成型时，制品有管、板、片、棒、丝及电缆护套等。用挤出吹塑成型时，制品有瓶、桶、罐等中空制品和各种厚度不同的薄膜。另外，还可用挤出机挤出法涂覆和挤出复合薄膜等塑料制品。
②用注塑机注塑成型时，制品有盆、碗、盘等各种生活日用品，文具、玩具及各种工业配套等制品。
③用LDPE树脂挤塑成型不同塑料制品时的参考工艺条件见
。
(3)用途
①LDPE薄膜的用途可分为农业用和包装用。农业用薄膜用于育苗和各种大棚；包装薄膜用途广泛，如各种机械零件的包装，化工、医药制品的包装，各种服装及生活日用品的包装、各种食包装、用于防潮和防氧化真空包装等，另外，还可用作手提袋等。
②挤出成型的管材和注塑成型的管件主要用于各种液体的输
送管路。
，
